Room Controller
De Room Controller is een multifunctionele ruimteregelaar die alle HVAC-componenten, verlichting en sensoren in een ruimte samenbrengt op één punt en via één verbinding koppelt aan het gebouwbeheersysteem.


Productbeschrijving
Alle technieken samen
De Room Controller brengt alle technieken in een ruimte samen op één punt. Verwarming, koeling, ventilatie, verlichting en sensoren worden elk afzonderlijk aangesloten op de regelaar. Vanuit dat centrale punt loopt er vervolgens slechts één verbinding naar het gebouwbeheersysteem. Dat vereenvoudigt de bekabeling aanzienlijk en maakt het geheel overzichtelijker voor beheer en onderhoud.
Communicatie
De verbinding met de centrale sturing verloopt via het Modbus RTU-protocol over RS485. Instellingen zoals het apparaatadres en de communicatiesnelheid worden geconfigureerd via dipswitches op de module zelf. De regelaar past daardoor in bestaande installaties zonder dat de centrale sturing hoeft te worden aangepast.

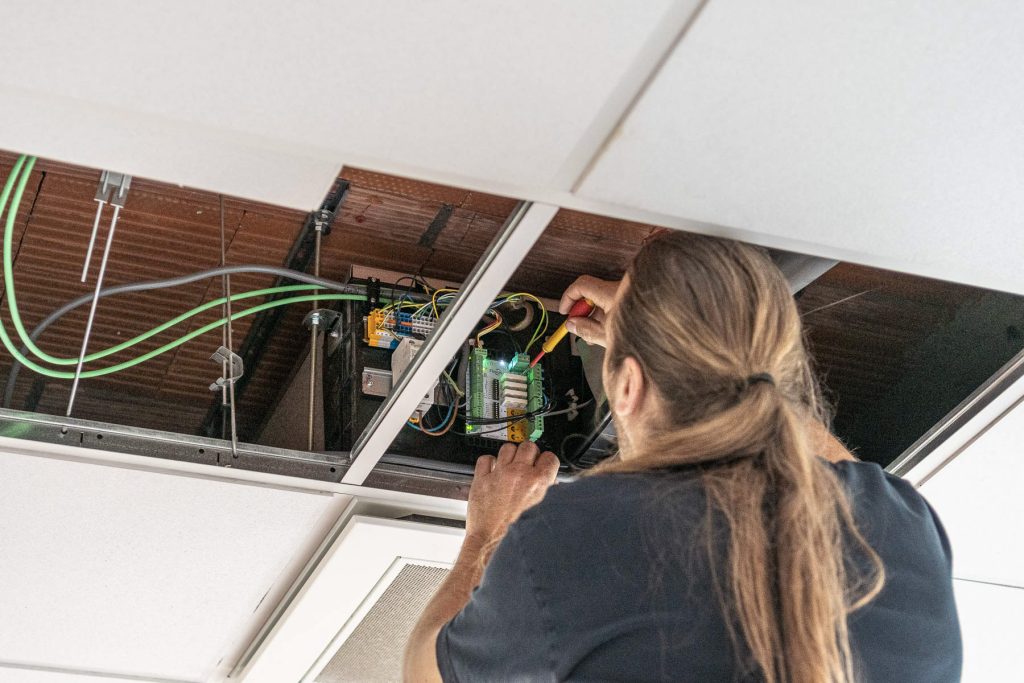

Installatie en testen
Tijdens installatie en onderhoud kunnen alle aangesloten apparaten rechtstreeks worden getest zonder tussenkomst van het gebouwbeheersysteem. LED-indicatoren op elke aan- en uitgang geven direct aan wat de status is van elk aangesloten apparaat. De module wordt gemonteerd op DIN-rail en past daarmee in een standaard verdeelkast.
Technische eigenschappen
| Voedingsspanning | Multifunctionele ruimtesensor voor klimaat- en luchtkwaliteitsmonitoring. |
| Protocol | 18 tot 24 VDC (max. 30 VDC) |
| Communicatieprotocol | Modbus RTU via RS485 |
| Digitale ingangen | 8 (0 tot 24 V, waarvan 2 als teller) |
| Analoge ingangen | 5 (0 tot 10 V) |
| Digitale uitgangen | 8 (0 tot 24 V, max. 0,5 A) |
| Analoge uitgangen | 5 (0 tot 10 V, softwareconfigureerbaar als 2 tot 10 V) |
| Relaisuitgangen | Com2 (max. 1 A) |
| Temperatuuringangen | 5 x PT1000 |
| Montage | DIN-rail |
| Beschermingsgraad | IP40 |
Toepassingen
- Regeling van VAV-systemen met positieterugkoppeling
- Aansturen van koel- en verwarmingsspiralen
- Bediening van ventilatoren en brandkleppen
- Dimmen van LED-verlichting via 0 tot 10 V LED-drivers
- Personeelsdetectie via PIR-koppeling
- Bewaking van ruimtetemperatuur via externe PT1000-sensoren
